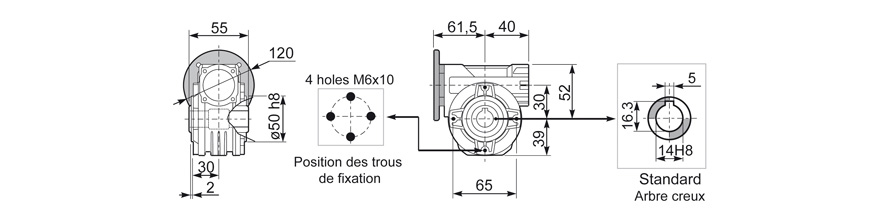

Réducteur roue et vis - Ø 11 / Ø 14 - R 61
B5 - Taille 56 - Couple sortie 19 nm

Réducteur de vitesse de 61 avec bride B5 en entrée pour moteur hauteur d'axe de 56.

Code article : 138062
138,33 € HT
166,00 € TTC
HT TTC

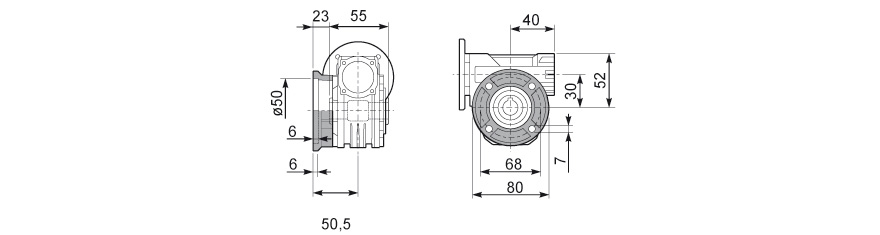

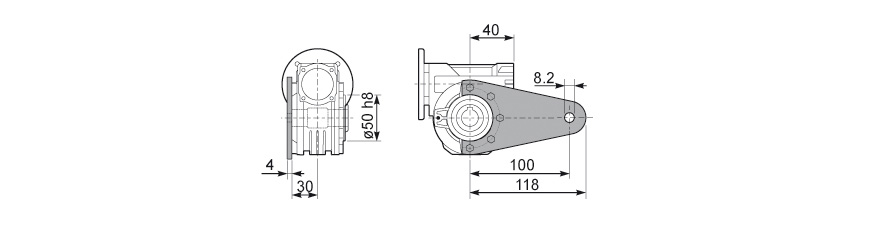

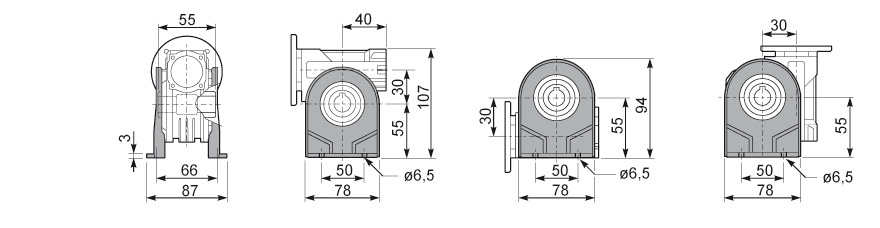

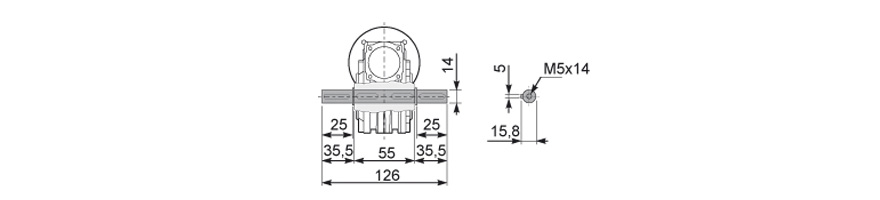

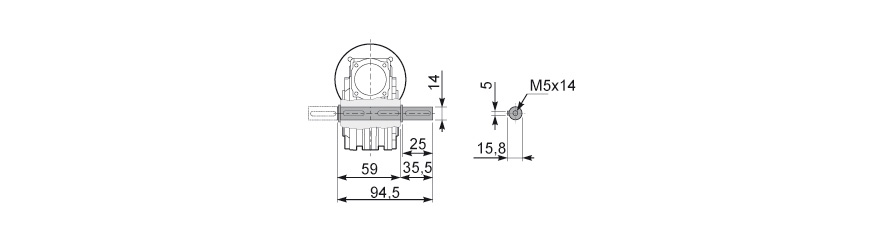

Ces réducteurs peuvent étre livrés suivant différentes configurations de montage.

Carter en aluminium anodisé.
Vis et roue en acier, montées sur roulements.
INSTALLATION
Pour les réducteurs installés à l’extérieur, prévoir les protections qui conviennent contre les éléments atmosphériques et le rayonnement solaire direct. Pour l’installation dans des endroits humides adopter des protections adéquates sur les surfaces usinées
Entre le cache-pale de ventilation et toute paroi laisser un dégagement suffisant à garantir le passage de l’air de refroidissement.
Dans les applications impliquant une charge radiale très élevée, il est conseillé de prévoir un support supplémentaire sur l’arbre.
Il est conseillé de contrôler l’alignement des pièces en rotation (raccordements, arbres, etc.) avant la mise en service du réducteur et de vérifier périodiquement la fixation des boulons de raccordement.
S’assurer que la fixation du réducteur s’avère sur une base rigide, plane et sans vibrations. Si l’on envisage de fortes contraintes, utiliser des rondelles fendues en dessous de la tête des vis de fixation à la base.
S’assurer que tout montage en porte-à-faux de pignons ou poulies sur les arbres est bien validé par des vérifications, au préalable, sur l’admissibilité des charges qui en dérivent.
A des fins de sécurité prévoir des protections pour tous les arbres et les appareils mis en rotation qui se trouvent montés sur les réducteurs.
Protéger les bagues d’étanchéité et les surfaces usinées si une peinture est appliquée.

LIAISON REDUCTEUR / MOTEUR
L’accouplement au moteur doit s’avérer librement et sans points durs. Le serrage des vis de fixation ne doit s’effectuer que lorsque les deux flasques-brides seront en contact. Assemblage terminé, contrôler que le moteur tourne librement en intervenant manuellement sur la pale de ventilation.
Dans tous les accouplements arbre / moyeu enduire les surfaces de contact avec des produits de protection anti-oxydation et vérifier l’absence de forçage sur les clavettes afin d’empêcher la casse du moyeu.
Le raccordement des pièces en rotation doit être libre de tout type de torsion ou vibration dues à la vitesse.
Lors de la pose de pignons, joints de raccordement ou poulies sur les arbres du réducteur, éviter tous chocs en utilisant des extracteurs appropriés, ancrés aux taraudages existant en tête des arbres.
Il est conseillé de réaliser un essai de vérification avant mise en service, pour s’assurer que le fonctionnement est approprié d’après le contrôle de la puissance absorbée.
