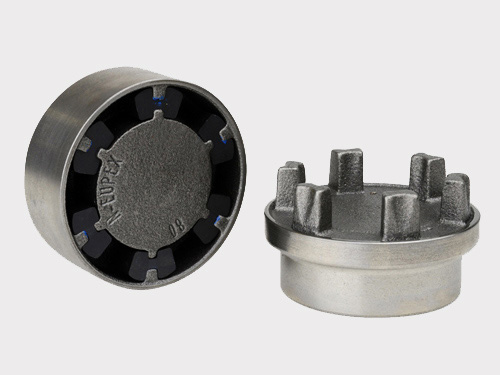

Accouplement à ergots - 2 pièces

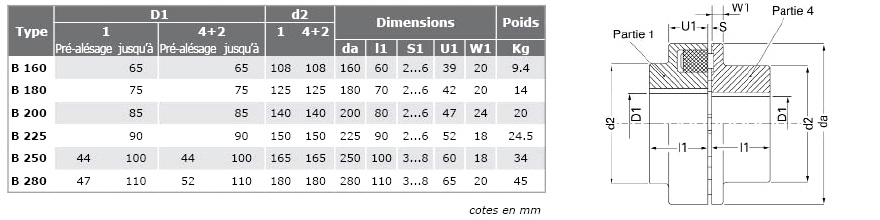

Type N-EUPEX - Taille B160

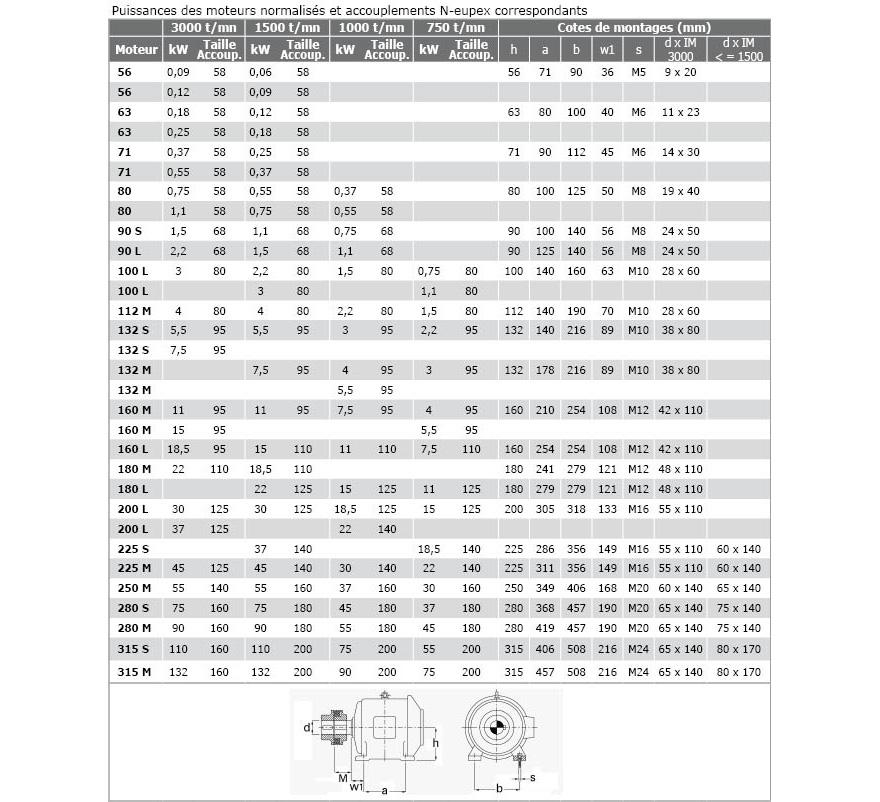

Accouplement souple universel pour connexion flexible, pour moteur taille 280.

Code article : 153672
648,90 € HT
778,68 € TTC
HT TTC
Les accouplements N-EUPEX trouvent leur emploi en mécanique générale dans tous les cas où l’on recherche une transmission efficace de la puissance, même lors de légers désalignements souvent inévitables.

Ces accouplements offrent par leur élasticité torsionnelle la possibilité de déplacer les vibrations de torsion de la zone de fonctionnement de l’installation de façon à supprimer tous les effets négatifs qui pourraient en résulter.
Grâce aux propriétés d'amortissement des éléments élastiques, les accouplements N-EUPEX permettent de traverser les zones de vitesses critiques en maintenant les phénomènes de résonances dans des limites acceptables. Les chocs provenant d'un entraînement irrégulier sont absorbés, ce qui permet de protéger les machines reliées par l'accouplement.
Les accouplements N-EUPEX se caractérisent par leur faible encombrement, leur poids réduit et leur moment d'inertie peu important, et présentent dans leur version standard un dispositif de secours positif. Ils garantissent la meilleure sécurité de marche, même en cas de surcharges inattendues et qui n'est limitée que par la charge admissible des moyeux métalliques. Ils ne nécessitent pratiquement aucun entretien à l'exception des contrôles réguliers des éléments élastiques.

Livré pré-percé.
Les accouplements N-EUPEX sont élastiques à la flexion, à la torsion, dans les sens transversal et longitudinal. Ils conviennent pour les deux sens de rotation, ainsi que pour les services à inversion du sens de rotation. Ils garantissent une transmission continue.
Les accouplements N-EUPEX d'exécution standard sont en fonte GG-25 de haute qualité. Ils sont de forme cylindrique et compacte.
La transmission du couple est assurée par des tampons élastiques également répartis dans des logements situés sur le pourtour du moyeu de la partie d'accouplement. Les tampons conviennent pour des températures de service situées entre -30 °C à +80 °C. Des doigts spécialement conçus de la partie d'accouplement (4) viennent s'emboîter entre les tampons élastiques.

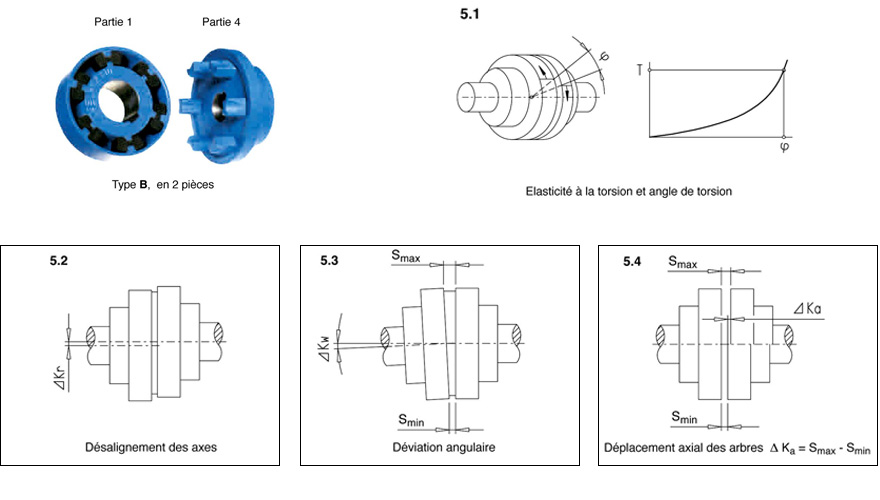

Sous charge, les tampons élastiques sont soumis en grande partie à un effort de compression. L'angle de torsion φ croît d'abord rapidement, puis plus lentement (Voir fig. 5.1).
La caractéristique d'élasticité progressive de l'accouplement N-EUPEX et ses bonnes qualités d'amortissement empêchent efficacement la superposition dangereuse des vibrations, assurant ainsi la protection des organes de commande.
Ces accouplements compensent les désalignements des axes Δ Kr (fig. 5.2), les déviations angulaires Δ Kw, (fig. 5.3) et les déplacements axiaux des arbres Δ Ka (fig. 5.4). Cependant, un alignement précis des arbres augmente la durée de vie des tampons.
En construction mécanique, la combinaison des parties d'accouplement N-EUPEX avec des poulies à courroies de toutes sortes ou avec des arbres flottants, entretoises ou poulies à frein, permet des possibilités d'utilisation très variées.
L’accouplement N-EUPEX en deux pièces nécessite pour le désaccouplement un déplacement axial égal à la longueur des doigts.

INSTRUCTIONS CONCERNANT LE MONTAGE

Tampons élastiques
Les accouplements N-EUPEX sont livrés, en exécution standard, avec des tampons en caoutchouc synthétique (dureté 80 shore).

Disposition des paliers
Les sorties d'arbres doivent être soutenues par des paliers placés dans le voisinage immédiat de l'accouplement.

Équilibrage (svt. DIN 740)
Généralités : tous les moyeux d'accouplement à alésage fini sont au minimum conformes à une classe d'équilibrage G16 (selon DIN 740 pour n = 1500 min-1 ou v max. = 30 m/s, équilibrage sur un plan). L'équilibrage a lieu selon le principe de la demi-cale (DIN-ISO 8821).
