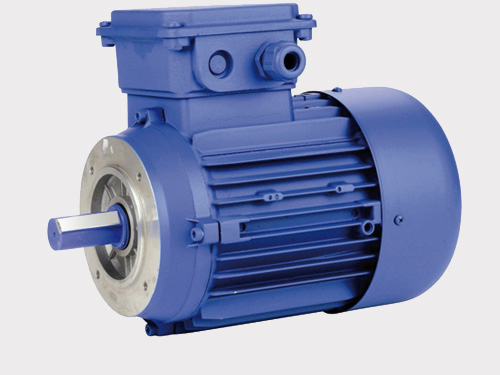

Moteur électrique triphasé, utilisé pour tout type d'entrainement de machines : machine-outil, machine de transfert, moteur de pompe, moteur de ventilation, ponts roulants et autre système de translation et de levage.
Ce moteur est équipé d'une bride dont les cotes (diamètre extérieur, diamètre de taraudage et diamètre de centrage) sont celles d'une bride équipant un moteur de taille 100 ou 112 ; les autres cotes d'encombrement du moteur sont celles d'un moteur de taille 100.
L'avantage est de disposer d'un moteur de puissance supérieure à la puissance d'un moteur répondant aux caractéristiques cotes/puissance des normes en vigueur.
Moteur et bride livrés séparément prêts à monter.
La sélection d'un moteur électrique triphasé hors-normes se fait de la façon suivante :
- - La vitesse de rotation : 3000, 1500 ou 1000 tr/mn.
- - Le diamètre d’arbre : 11, 14,19 ou 24 mm.

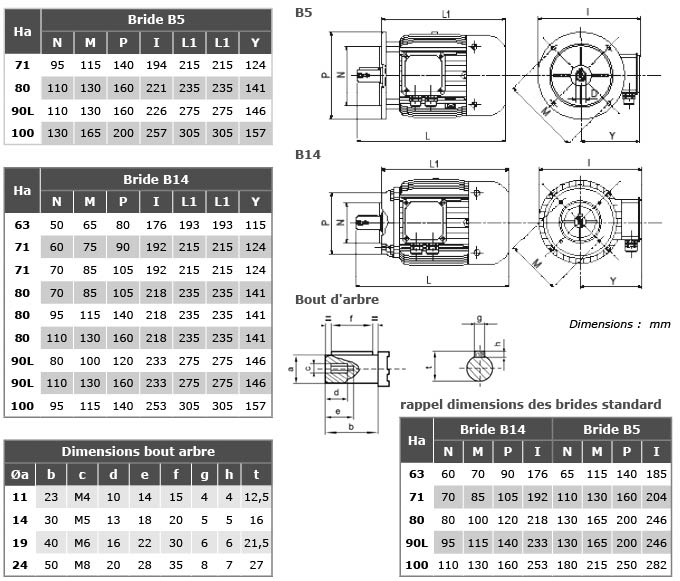

- - La forme de la bride, B14 ou B5.
- - La dimension désirée dans cette forme de bride.
- - La puissance du moteur.

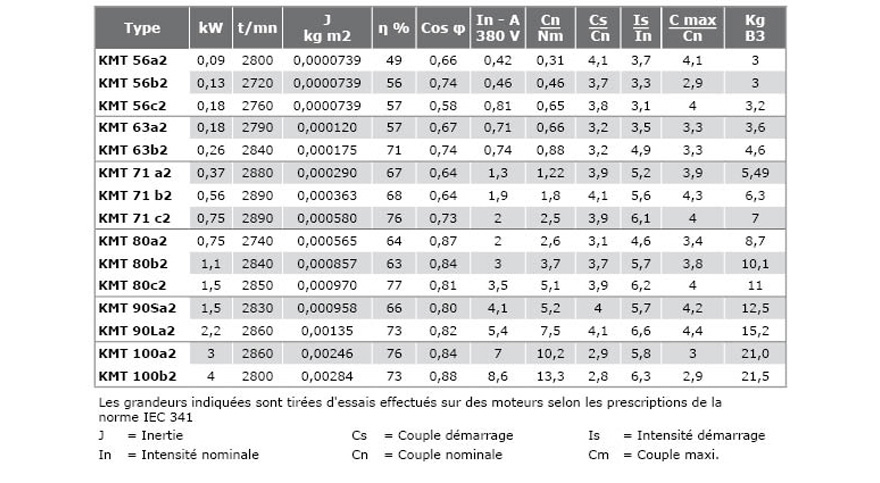

Caractéristiques :
- - Classe F - IP 55 - Rotor à cage
- - 230/400 V - 50 Hz
- - Carcasse et flasque alliage d'aluminium avec bride et arbre hors normes.
